ohýbačka kolejnic s dvojitým hákem

Specifikace

1. Jmenovitá ohybová síla: 550kN

2. Jmenovitý pracovní tlak: 57MPa

3. Pracovní zdvih pístu: 120 mm

4. Bez-efektivita zatížení: 1,5 mm/čas

5. Hmotnost hlavního stroje: 75 kg

Hmotnost háčku: 25,5 kg

Čerpací stanice: 14 kg

Další příslušenství: 9,5 kg

6. Rozměr: 1150×700×400mm

Princip práce a základní struktura

Základní struktura:

Hlavní rám je svařen-konstrukčními materiály z vysoce pevných slitin. Konstrukce stroje je děleného typu. Skládá se z hydraulické části, přímého nosníku, hákového nosníku a spojovacího příslušenství.

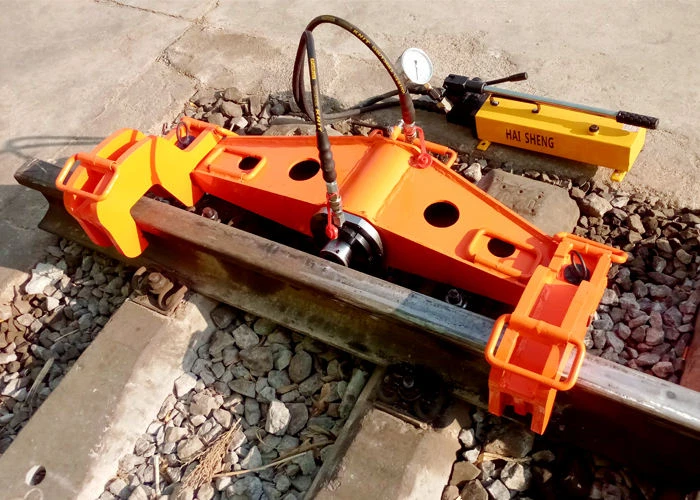

1 Plunžrová pumpa, 2 Řídítka, 3 Tlakoměr, 4 Reverzní ventil, 5 Vysokotlaká pryžová trubka, 6 Olejová nádrž, 7 Pracovní olejový válec ohýbací kolejnice, 8 Ohýbací nosník, 9 Hák, 10 Opěrné sedadlo, 11 Hlava ohýbacího nosníku, 12 Hlava hákového nosníku

Princip fungování:

Prostřednictvím ohýbacího nosníku a hákového nosníku připevněného ke kolejnici a poté poháněného hydraulickou čerpací stanicí je ohýbací válec na olej na přímém nosníku poháněn k ovládání vysouvání a zatahování olejového válce, aby se dosáhlo účelu přímé kolejnice.

Operace

1. Před provozem:

(1) Výběr hydraulického oleje se určuje podle klimatických podmínek v oblasti použití. Obecně platí, že v létě by se měl volit hydraulický olej 68 # proti opotřebení- a v zimě by se měl vybrat hydraulický olej 32 # - proti opotřebení. Výška hladiny oleje v olejové nádrži musí být 2/3 objemu nádrže;

(2) Zda jsou spojovací upevňovací prvky uvolněné, netěsné nebo netěsné.

(3) Otočte řídicí tyč sem a tam, zatáhněte za reverzní ventil, aby plunžrové čerpadlo pracovalo nepřetržitě (sání a tlakový olej), dejte vysokotlaký-tlak oleje do dutiny bez tyče pracovního válce, vysuňte pístnici, potom zatáhněte zpětný ventil v opačném směru, otočte řídicí tyč sem a tam, nechte plunžrové čerpadlo pustit vysoký tlak oleje do plunžrového čerpadla{2}, aby nepřetržitě pracovalo plunžrové čerpadlo a olej{2} dutinu s tyčí pracovního válce, zatáhněte pístnici a zkontrolujte činnost plunžrového čerpadla, zda je pružné a spolehlivé.

2. Operace ohýbání:

(1) Nejprve zjistěte maximální bod ztráty momentu kolejnice, která má být narovnána nebo ohnuta, a uveďte polohu a směr narovnání nebo ohybu

(2) Povolte pražcové šrouby a upevňovací prvky na straně, kterou chcete narovnat nebo ohnout.

(3) Vyrovnejte hlavu přímého nosníku s bodem maximální ztráty točivého momentu, který se má narovnat, podepřete jej opěrným sedlem, spojte nosník háku s přímým nosníkem (podle typu kolejnice spojte hlavu nosníku háku s nosníkem háku a lištou), nakonec připojte stanici ručního hydraulického čerpadla s pracovním válcem přímého nosníku, zatáhněte zpětný ventil podle směru provozu, zatlačte a zatlačte ovládací tyč oleje zpět{1} válec tak, aby si uvědomil účel rovnání nebo ohýbání kolejnice (určete velikost přímé kolejnice podle pracovního tlaku, deformace kolejnice a doby udržení tlaku).

(4) . obecně lze rovnání nebo ohýbání ocelových kolejnic provést v jedné operaci. Pokud nejsou požadavky na rovnání nebo ohýbání kolejnic splněny najednou, lze použít více operací pro zajištění maximálního množství přímých kolejnic.

Operace dokončena:

(1) Zatáhněte za rukojeť zpětného ventilu v opačném směru a otočte ovládací pákou sem a tam. Poté, co je olejový válec zcela resetován, odstraňte čep, hákový nosník, přímý nosník a stanici ručního hydraulického čerpadla.

(2) . Po operaci spusťte ohýbačku kolejnic mimo limit.

Údržba

1. Během provozu udržujte válec a pístnici čisté.

2. Přidaný hydraulický olej musí být filtrován a udržován v čistotě bez nečistot a vlhkosti. Obecně by se měl vyměnit jednou za tři měsíce a v případě příliš malého množství oleje v olejové nádrži kdykoli doplnit.

3. Při přílišném znečištění hydraulického oleje je nutné vyčistit olejovou nádrž a celý hydraulický systém. Během čištění není dovoleno, aby bavlněná příze otírala odpovídající povrch olejové nádrže a hydraulických částí.

4. Není dovoleno skladovat na otevřeném nebo vlhkém místě.

5. Těsnění se za normálního provozu pravidelně vyměňuje. Pro zajištění spolehlivosti strojů a nástrojů.
